Системы безударного пуска высоковольтных двигателей типа УБПВД (ВНИИР, г. Чебоксары)

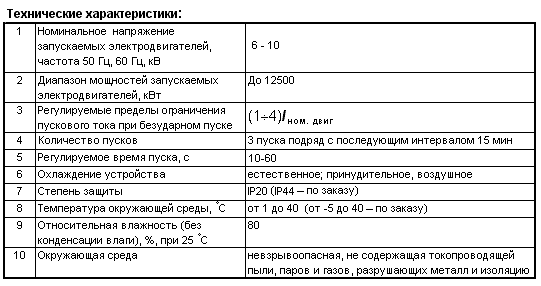

Назначение:

Системы предназначены для плавного безударного пуска высоковольтных синхронных и асинхронных электродвигателей различных механизмов обеспечением требуемых характеристик (токовых, временных и др.) режима пуска. Системы имеют 3 исполнения, выбираемые в зависимости от нагрузочной характеристики приводного механизма: УБПВД-В, УБПВД-М, УБПВД-С.

Исполнения УБПВД-В и УБПВД-М предназначены для пуска асинхронных и синхронных электродвигателей следующих механизмов:
первое – для механизмов с «вентиляторной» характеристикой нагрузочного момента (центробежные насосы, компрессоры, вентиляторы);
второе – для механизмов с большим начальным статическим моментом на валу (дробилки, мельницы, конвейеры, поршневые компрессоры и т.д.).

УБПВД-С позволяет плавно запускать синхронные электродвигатели крупных механизмов с большими статическими нагрузками и инерционными массами (вентиляторные установки, насосы, мельницы и т.д.).

Принцип действия

Система УБПВД-В в течение заданного времени пуска электродвигателя обеспечивает плавное нарастание напряжения на обмотках статора от нуля до номинального значения. При этом пусковой ток увеличивается плавно, с заданным токоограничением.

Система УБПВД-М позволяет с момента трогания до скорости 0,6 n_ном изменять напряжение и частоту питания электродвигателя, создавая пусковой момент превышающий номинальный. При этом ток двигателя пропорционален вращающему моменту. При достижении электродвигателем скорости 0,6 n_ном пуск продолжается только за счет плавного роста напряжения питания.

Система УБПВД-С обеспечивает частотный пуск и разгон электродвигателя до синхронной скорости с заданными параметрами времени пуска и токоограничения.

Преимущества:

• повышается надежность работы агрегатов и системы электроснабжения, так как исключаются механические, электромагнитные и гидравлические ударные нагрузки, возникающие при пусках;
• пусковой ток нарастает плавно с заданным ограничением;
• появляется возможность осуществлять практически неограниченное число пусков агрегатов;
• электродвигатели могут быть запущены от газотурбинных, газопоршневых, дизельных электростанций и других источников без увеличения их мощности для обеспечения запуска электродвигателей;
• увеличиваются межремонтные промежутки и срок эксплуатации оборудования;
• исключаются просадки напряжения сети в режиме пуска электродвигателей, что обеспечивает надежную работу подключенного к сети оборудования.

Варианты работы системы:

Разработана система безударного пуска нескольких электродвигателей, подключенных к одной или нескольким секциям шин, от одного устройства серии УБПВД. Система позволяет осуществлять как прямой, так и поочередный плавный пуск любого выбранного электродвигателя под управлением контроллера, который исключает возможность аварийных ситуаций, связанных с ошибочными действиями оперативного персонала.

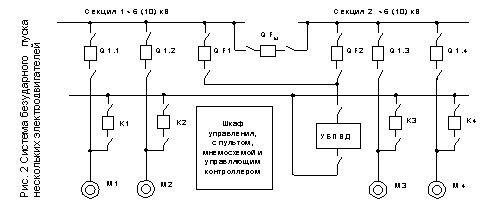

Вариант системы, например, для пуска четырех электродвигателей, подключённых к двум секциям шин, приведен на рисунке 2, где приняты следующие обозначения:

• УБПВД – устройство безударного пуска высоковольтных электродвигателей;
• М1… М4 – запускаемые электродвигатели;
• Q1.1…Q1.4 – рабочие высоковольтные выключатели;
• QF1, QF2 – пусковые высоковольтные выключатели;
• К1…К4 – пусковые высоковольтные контакторы.

Плавный пуск электродвигателей возможен по командам с пульта управления и местного поста управления агрегатами.

Контроллер обеспечивает требуемый закон нарастания тока и разгона электродвигателя по заранее заданной программе. На мнемосхеме системы, расположенной на пульте управления, отражается текущее состояние высоковольтных выключателей и электродвигателей, а на ЖК-дисплее – подсказки для персонала, осуществляющего пуск. По завершению разгона включается выключатель, шунтирующий УБПВД, и двигатель оказывается подключенным непосредственно к сети. Система готова к следующему пуску.

УБПВД является лауреатом конкурса 100 лучших товаров России в 2003 году!

При пуске синхронного электродвигателя, после достижения подсинхронной скорости, электронный блок возбудителя, контролирующий частоту тока наводимого в роторе, подает команду на включение возбуждения, и электродвигатель втягивается в «синхронизм».

Поставка системы безударного пуска может осуществляться в блок-боксе с отоплением, освещением и вентиляцией. Оборудование поставляется ошинованным, с монтажом вторичных соединений между элементами системы, в состоянии полной заводской готовности, что существенно упрощает его монтаж.

Системы управления УБПВД В, М, С выполнены на современной элементной базе с применением высокопроизводительных сигнальных процессоров, передовой технологии поверхностного монтажа и обеспечивают:

• возможность формирования траектории разгона и торможения электродвигателя;
• реализацию гибких алгоритмов управления;
• широкий набор функций управления и максимально удобный пользовательский интерфейс, использующий графический ЖКИ, функциональную клавиатуру управления, светодиодную диагностику;
• удаленный доступ к устройству по высокопроизводительному интерфейсу RS485, что обеспечивает работу в составе АСУТП;
• качественную оценку влияния системы плавного пуска на энергосистему предприятия посредством использования функции цифрового осциллографа;
• качественный и количественный анализ работоспособности агрегатов и механизмов c использованием функции журнала регистрации событий (последний период пуска, максимальный ток последнего пуска, общее время разгона, общее количество пусков, последнее выключение, ток выключения, общее количество выключений, регистрация аварийных режимов), определение необходимости проведения ремонтных мероприятий;
• широкий набор функциональных защит.

Накоплен опыт эксплуатации систем типа УБПВД-В на кустовых и промежуточных насосных станциях, насосных станциях водоканалов, компрессорных станциях, в том числе плавный пуск электродвигателей 8 МВт, 10 кВ насосов транспортировки нефти и ряде других объектов промышленности.

Брошюра по системам безударного пуска высоковольтных электродвигателей на базе устройств УБПВД

Опросный лист на систему безударного пуска высоковольтных электродвигателей на базе устройств УБПВД

Референс-лист по системам безударного пуска высоковольтных электродвигателей на базе устройств УБПВД
