ПРОДУКЦИЯ



Система компьютеризации металлографического микроскопа с функциями макрофотографирования

Система предназначена для модернизации металлографических и оптических микроскопов различных типов и годов выпуска, а также для макрофотографирования. Система обеспечивает получение цветных изображений исследуемых объектов с использованием цифровой фотокамеры, их хранение в памяти компьютера, компьютерную обработку и распечатку на цветном или черно-белом принтере со сквозным сохранением масштаба.

Система позволяет отказаться от "мокрого" фотопроцесса при повышении удобства микро- и макроскопических исследований, хранить, обрабатывать и пересылать изображения шлифов и макрофотографии в электронном виде, а также просматривать изображения на мониторе одновременно нескольким наблюдателям.

Система выполняет следующие функции:

Система состоит из цифровой фотокамеры (ЦФК) высокого разрешения, устанавливаемой непосредственно на микроскоп в фотографическом или оптическом тракте, оптического адаптера с объективом (который "стыкует" ЦФК с оптическим выходом микроскопа), компьютера и принтера (струйного или лазерного, монохромного или цветного). Компьютер с монитором и принтер могут быть предоставлены Заказчиком.

В комплект поставки системы входят специализированное ПО, обеспечивающее простую реализацию всех заложенных в систему возможностей, а также руководство пользователя и техническое описание. Поставщик проводит разработку и изготовление оптического адаптера применительно к конкретному микроскопу, доработку программного обеспечения под требования заказчика, привязку оборудования, пусконаладочные работы, а также обучение персонала и сервисное обслуживание. При необходимости может быть выполнена чистка, смазка и юстировка модернизируемых микроскопов.

Существует также вариант системы, построенный с применением телевизионной видеокамеры повышенной четкости вместо ЦФК. Возможен бескомпьютерный вариант системы.

Система обеспечивает увеличение в тракте "предмет - изображение на бумаге":

- режим "микро" - определяется микроскопом (как правило, 50х…1000х);

- режим "макро" - 1х…5х.

Стоимость модернизации микроскопов с применением предлагаемой системы в несколько раз ниже затрат на приобретение нового оборудования с той же функциональностью.

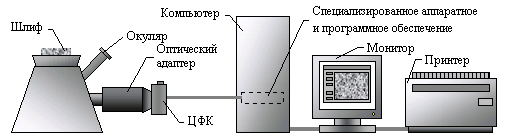

Функциональная схема системы компьютеризации металлографических (оптических) микроскопов

Рис. 1. Функциональная схема системы компьютеризации металлографических (оптических) микроскопов

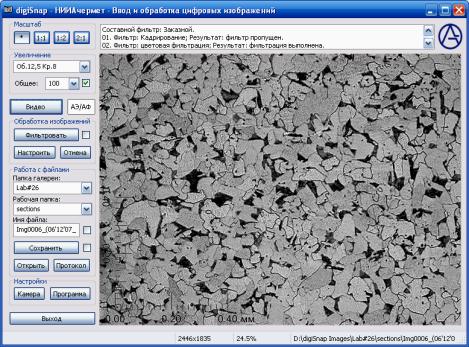

Основное окно ПО системы. Изображение шлифа получено с помощью ЦФК, общее увеличение 100х (уменьшено)

Рис. 2. Основное окно ПО системы. Изображение шлифа получено с помощью ЦФК, общее увеличение 100х (уменьшено)

Изображение шлифа, полученное с помощью системы на базе видеокамеры на микроскопе МИМ-8М (ЛОМО, 1965 г.в.), общее увеличение 600х

Рис. 3. Изображение шлифа, полученное с помощью системы на базе видеокамеры на микроскопе МИМ-8М (ЛОМО, 1965 г.в.), общее увеличение 600х

"Дорожка", полученная из двух изображений снятых с помощью ЦФК на микроскопе Neophot?21 (Carl Zeiss, 1980 г.в.), общее увеличение 100х

Рис. 4. "Дорожка", полученная из двух изображений снятых с помощью ЦФК на микроскопе Neophot-21 (Carl Zeiss, 1980 г.в.), общее увеличение 100х (уменьшено)

Макрофотография сварного шва после односторонней локальной термообработки (стенд для макрофотографирования на основе ЦФК), общее увеличение 2х

Рис. 5. Макрофотография сварного шва после односторонней локальной термообработки (стенд для макрофотографирования на основе ЦФК), общее увеличение 2х

По состоянию на 13.02.2007г. система установлена на 4-х металлографических микроскопах (МИМ-8М, Epiquant, Neophot-21 - 2 шт.). Система может использоваться на предприятиях, в исследовательских лабораториях, учебных, медицинских и др. учреждениях.
